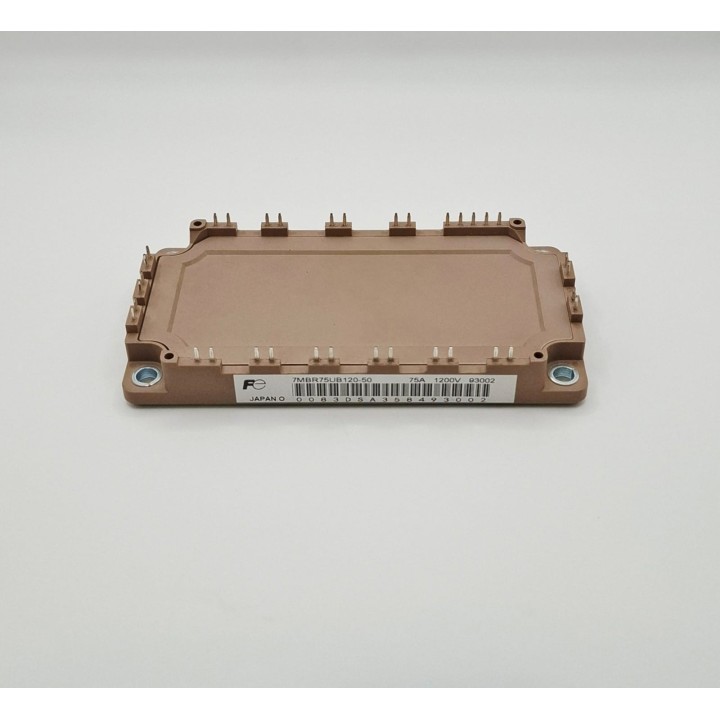

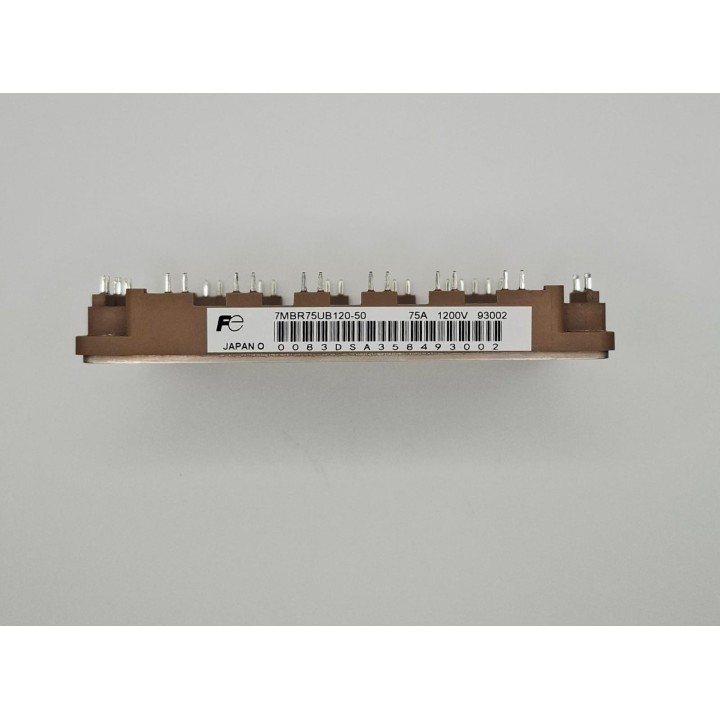

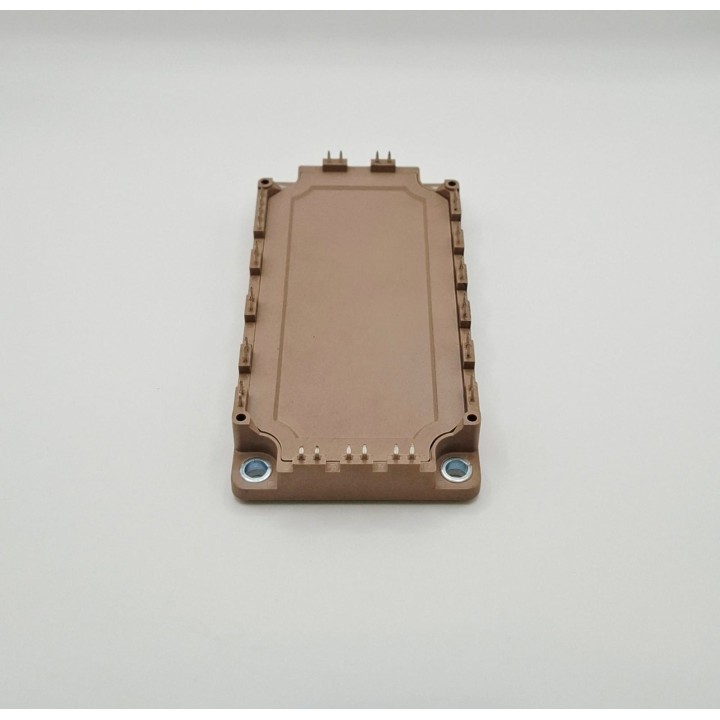

7MBR75UB120-50

$131.10
Tax included

IGBT - PIM

Última actualización

Datasheet7MBR75UB120-50

75A/1200V/7U

FUJI ELECTRIC

Delivery time : 1-2 semanas.

Agotado

Interested in this product? Drop us an email and we will let you know when it's available for order.

  Security policy

Tus compras son seguras

  Delivery policy

Envíos gratuitos en compras mayores a 160USD sin iva. La entrega depende de la disponibilidad.

  Return policy

Todos nuestros productos cuentan con una garantía contra defectos de fabricación.

Features

  • El 7MBR75UB120-50 es un módulo de potencia IGBT de alta confiabilidad, perteneciente a la serie UMB de Fuji Electric. Está específicamente diseñado para aplicaciones de conversión de potencia de mediana y alta potencia donde la robustez y la eficiencia son críticas, como variadores de frecuencia, servomotores y sistemas de automatización industrial.
  • Este módulo integra en un encapsulado compacto y aislado un circuito completo de puente trifásico (Six-Pack o 6-in-1), lo que significa que incluye seis IGBTs con sus respectivos diodos de antiparalelo, configurados para construir directamente un inversor trifásico. Esta integració
  • Tecnología de Semiconductor: Utiliza IGBTs de última generación (Ultra-Fast IGBT) y diodos de recuperación suave (Soft Recovery).
  • Ventaja: Esta combinación ofrece un equilibrio óptimo entre bajas pérdidas de conducción y bajas pérdidas por conmutación, reduciendo el estrés en los componentes y el ruido EMI.
  • Tensión de Colector-Emisor (VCES): 1200 V. Ideal para operar en redes trifásicas de 480VAC.
  • Corriente de Colector Nominal (IC @ 80°C): 75 A. Esta es la corriente máxima que puede manejar de forma continua bajo condiciones específicas de temperatura.
  • Corriente de Colector Máxima (IC max): 150 A. Capacidad para manejar picos de corriente transitorios.
  • Configuración del Chip: Puente Trifásico Completo (Six-Pack o 6-in-1). Incluye 6 IGBTs y 6 diodos de libre circulación, pre-configurados para formar un inversor.
  • Voltaje de Saturación (VCE(sat)):
  • Típico: 2.1 V (a una corriente nominal). Indica la eficiencia del dispositivo en estado de conducción.
  • Encapsulado: 7MBR (Miniature type). Este encapsulado está diseñado para ofrecer una alta densidad de potencia en un tamaño compacto, facilitando el diseño de equipos má
  • Aislamiento Eléctrico: Aislamiento galvánico de 2500 V (RMS). Permite montar el módulo directamente sobre el disipador de calor para una mejor refrigeración.
  • Temperatura de Operación de la Unión (Tvj max): +150 °C. Ofrece un margen de seguridad para operación en condiciones ambientales exigentes.
  • Características de Conmutación: Diseñado para una operación con frecuencias de conmutación de hasta 20 kHz, lo que permite reducir el tamaño de los filtros magnéticos.
  • Borne de Emisor Auxiliar: Incluye terminales separados para la conexión del emisor del IGBT, lo cual es fundamental para una correcta disposición de los circuitos de manejo de puerta (gate driving) y para proteger el circuito de control de interferencias.

Aplications

  • Variadores de frecuencia (VFDs / Inverters) para motores trifásicos de mediana potencia.
  • Sistemas de automatización industrial y control de motores (servomotores, CNC).
  • Equipos de aire acondicionado de gran capacidad.
  • Bombas, ventiladores y compresores industriales.
  • Sistemas de alimentación ininterrumpida (UPS) trifásicos.
  • Maquinaria industrial en general.

Fuji Converter/Inverter Module

Fuji

7MBR75UB120-50

Converter/Inverter W/Brake

  • Brand
  • MPN
    7MBR75UB120-50
