TRD-35H2500V-40-7369

$540.50
Tax included

ENCODER / RESOLVER

Última actualización

DatasheetTRD-35H2500V-40-7369

4.75-30VDC

No Identificado

Delivery time : 1-2 semanas.

Agotado

Interested in this product? Drop us an email and we will let you know when it's available for order.

  Security policy

Tus compras son seguras

  Delivery policy

Envíos gratuitos en compras mayores a 160USD sin iva. La entrega depende de la disponibilidad.

  Return policy

Todos nuestros productos cuentan con una garantía contra defectos de fabricación.

Features

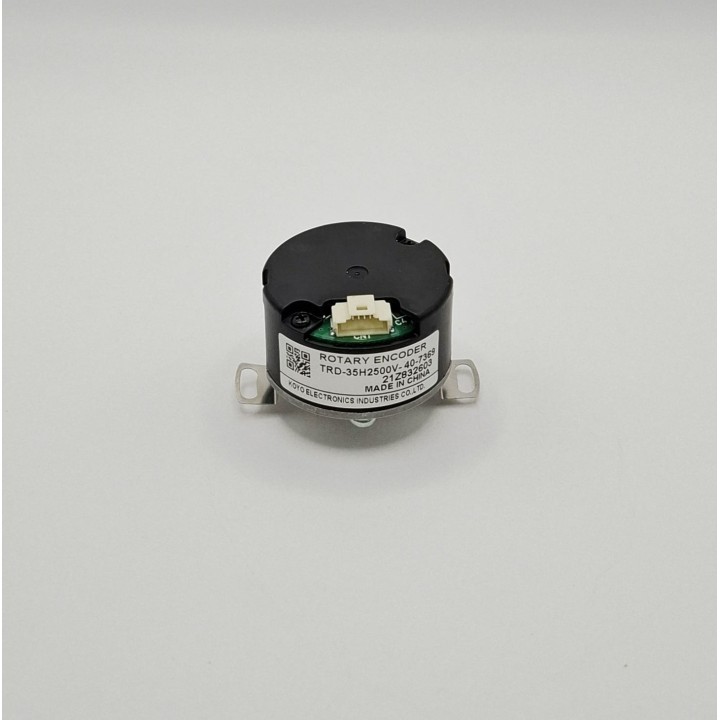

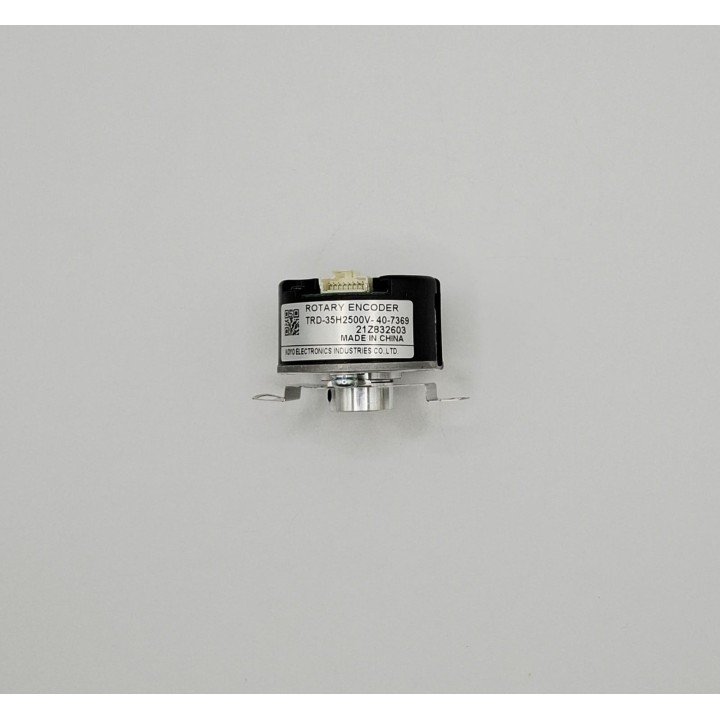

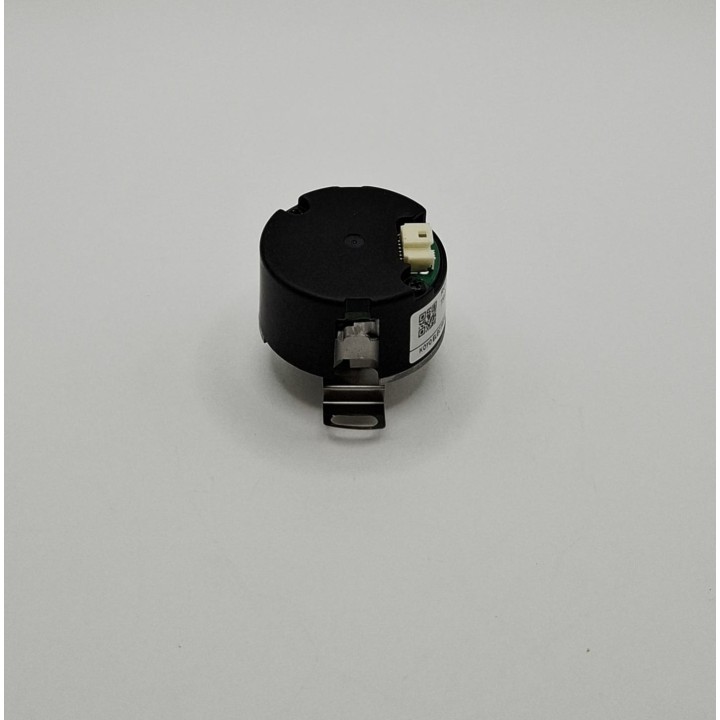

  • El TRD-35H2500V-40-7369 es un encoder rotativo incremental de alta resolución y construcción robusta, diseñado para proporcionar retroalimentación de posición y velocidad precisa en aplicaciones de automatización y control de movimiento.
  • Tipo de Encoder: Incremental. Genera una serie de pulsos eléctricos a medida que el eje gira, que deben ser contados por un controlador para determinar la posición y la velocidad.
  • Resolución (Pulsos por Revolución - PPR): 2500 PPR. Esto significa que el encoder genera 2500 pulsos en cada rotación completa de 360 grados, lo que permite un control de posición muy preciso.
  • Nota importante: Para una precisión aún mayor, la señal de salida puede procesarse para generar 10,000 pulsos por revolución mediante la electró
  • Tipo de Salida: Salida de Línea Driver (Differential). Emplea señales diferenciales (típicamente A, /A, B, /B, Z, /Z). Esta configuración es resistente al ruido eléctrico y permite tender cables largos sin pé
  • Diámetro del Cuerpo: 35 mm. Forma factor compacto y estándar para una fácil instalación en espacios reducidos.

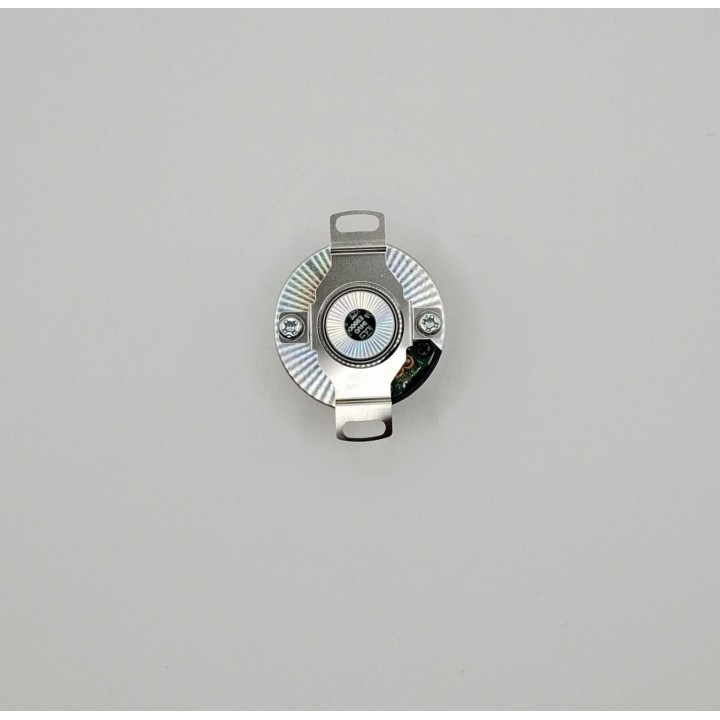

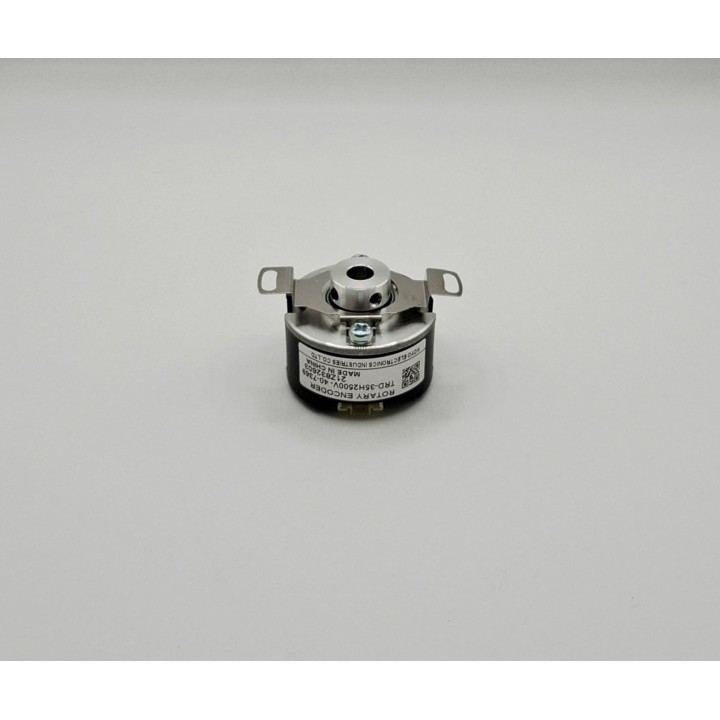

  • Tipo de Montaje: Montaje de Eje Hueco (Hollow Shaft). Esta característica permite montarlo directamente sobre el eje del motor o máquina, simplificando la instalación y eliminando la necesidad de acoplamientos flexibles, lo que lo hace resistente a vibraciones y desalineaciones.
  • Número de Salidas: 3 canales (A, B, Z).
  • Canales A y B: Proporcionan los pulsos cuadrados en cuadratura para determinar el desplazamiento y la dirección de rotación.
  • Canal Z (Señal de Referencia o Index): Genera un pulso por revolución, utilizado como punto de referencia mecánico cero absoluto para homing o como marca de inicio.
  • Fuente de Alimentación (Vcc): 5 VDC ±5%. Es la tensión de operación estándar para este tipo de encoders.

Aplications

  • Servomotores y Motores PASO a PASO: Para el control de lazo cerrado en sistemas de automatización.
  • Maquinaria CNC: Fresadoras, tornos y routers para controlar la posición de los ejes.
  • Robótica: En las articulaciones de los robots para un posicionamiento preciso.
  • Sistemas de Transporte y Manipulación de Materiales: Para controlar la velocidad y posición de las cintas transportadoras.
  • Equipos de Impresión y Envasado: Para garantizar un registro y sincronización exactos.

  • Reference
    TRD-35H2500V-40-7369
  • MPN
    TRD-35H2500V-40-7369
