• 12-679140-20

12-679140-20

$166.32
Tax included

SCR - THYRISTOR CONTROL DE FASE

Última actualización

Datasheet12-679140-20

POWEREX / WESTCODE THRIRISTOR

POWEREX

Delivery time :

Agotado

Interested in this product? Drop us an email and we will let you know when it's available for order.

  Security policy

Tus compras son seguras

  Delivery policy

Envíos gratuitos en compras mayores a 160USD sin iva. La entrega depende de la disponibilidad.

  Return policy

Todos nuestros productos cuentan con una garantía contra defectos de fabricación.

Features

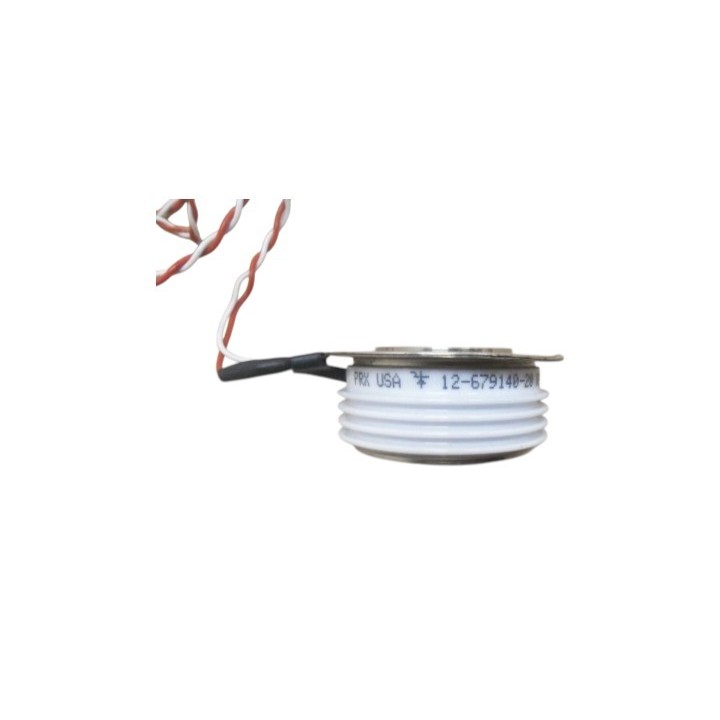

  • Tiristor (SCR) de Control de Fase Tipo Press-Pack - Para Aplicaciones de Alta Potencia
  • El tiristor tipo Press-Pack es un dispositivo semiconductor de potencia diseñado para aplicaciones de control de fase en sistemas de alta corriente y alto voltaje (usualmente por encima de 1000A y 2500V). A diferencia de los tiristores encapsulados en módulos o cápsulas aisladas, los Press-Pack están diseñados para ser montados entre disipadores de calor metálicos mediante presión mecánica, lo que garantiza una transferencia térmica extremadamente eficiente y una conexión eléctrica de baja impedancia. No utilizan soldaduras internas, lo que los hace más robustos frente a ciclos térmicos y fallos por fatiga.
  • Características Principales:
  • Tecnología: Tiristor (SCR) de silicio para control de fase.
  • Encapsulado: Press-Pack (cápsula metálica no aislada, diseñada para compresión mecánica).
  • Configuración Eléctrica: Ánodo-Cátodo-Compuerta (GATE) accesible mediante contactos de presión.
  • Rango de Voltaje (V_{DRM}/V_{RRM}): Desde 2.5 kV hasta 8.5 kV (dependiendo del modelo).
  • Rango de Corriente (I_T(AV)): Desde 500 A hasta 5000 A (o más en configuraciones paralelas).
  • Temperatura de Operación: -40°C a +125°C (con disipación forzada).
  • Conexión Mecánica: Requiere presión constante entre disipadores (típicamente 10-20 kN).
  • Ventaja Clave: Fail-short (en caso de fallo, se comporta como un cortocircuito, evitando paradas bruscas en sistemas críticos).

Aplications

  • Electrónica de Potencia Industrial: Convertidores HVDC (High Voltage Direct Current), FACTS (Flexible AC Transmission Systems).
  • Control de Motores de Alta Potencia: Para industrias mineras, cementeras o navales.
  • Sistemas de Energía Renovable: Inversores para parques eólicos o solares de gran escala.
  • Industria del Aluminio: Electrólisis de grandes celdas.
  • Ferrocarriles: Sistemas de tracción eléctrica de alta velocidad.

  • MPN
    12-679140-20
