• 12FR60
  • 12FR60

12FR60

$5.75
Tax included

DIODOS RECTIFICADORES

Última actualización

Datasheet12FR60

12A/600V/1U

I.R. - international rectifier

Delivery time :

Alternativas del producto : 25FR160

Agotado

Interested in this product? Drop us an email and we will let you know when it's available for order.

  Security policy

Tus compras son seguras

  Delivery policy

Envíos gratuitos en compras mayores a 160USD sin iva. La entrega depende de la disponibilidad.

  Return policy

Todos nuestros productos cuentan con una garantía contra defectos de fabricación.

Features

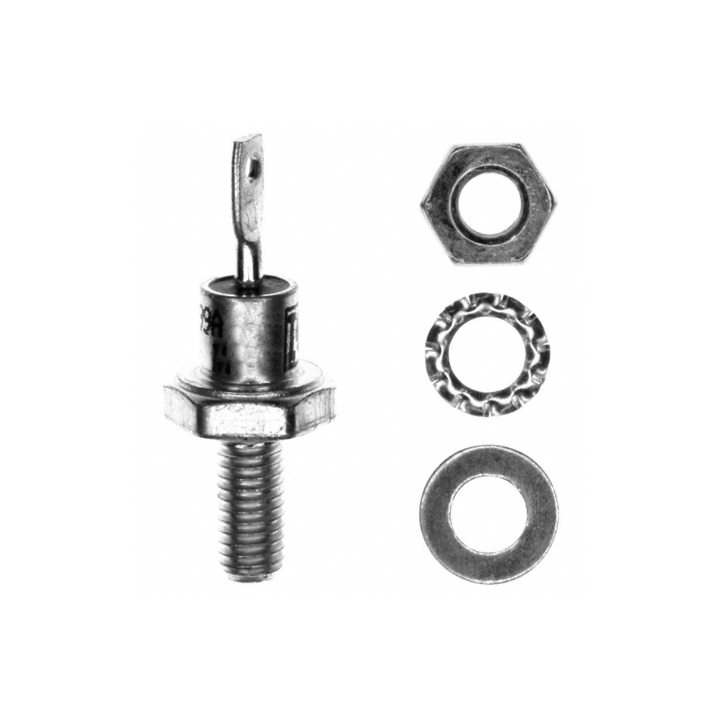

  • Diodo Rectificador de Potencia de Silicio - 12A 600V - Montaje con Tornillo (Polaridad Ánodo al Tornillo) - Encapsulado DO-4 (DO-203AA)
  • Este componente es un diodo rectificador de potencia de silicio, diseñado para aplicaciones que requieren la conversión y control de corrientes altas en entornos industriales robustos. Su principal característica distintiva es el encapsulado metálico DO-4 (también conocido como DO-203AA), que está presurizado para asegurar una hermeticidad que protege el semiconductor de la humedad y contaminantes, garantizando una larga vida útil y una operación confiable en condiciones adversas. La polaridad ánodo al tornillo significa que la terminal roscada (que sirve para el montaje mecánico y la disipación de calor) es el ánodo (+), mientras que el cátodo (-) es una terminal flexible (de cable) aislada. Está optimizado para operación en rectificación de media frecuencia y para manejar altas corrientes de surge (sobrecorrientes transitorias).
  • Tipo: Diodo Rectificador de Silicio de Uso General (Standard Recovery).

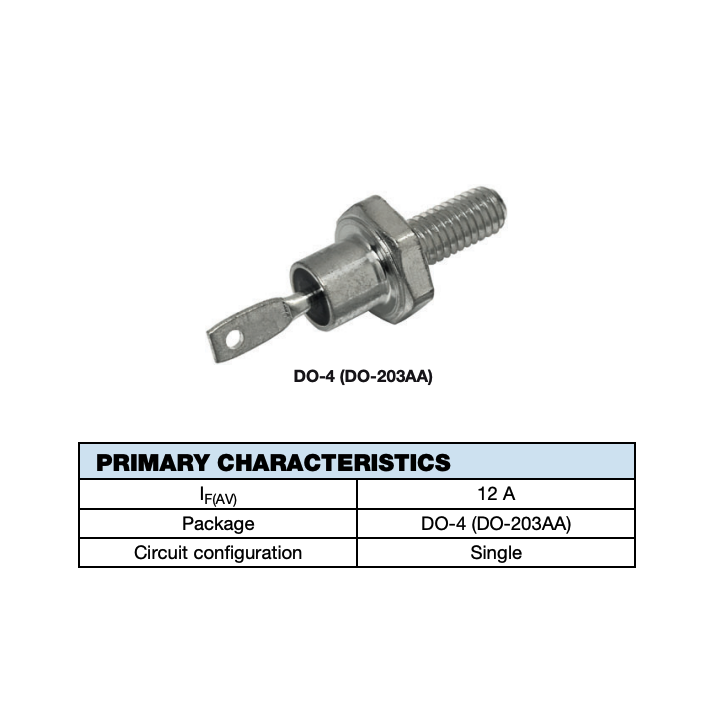

  • Encapsulado: DO-4 / DO-203AA. Cápsula metálica hermética con terminal de montaje roscada.
  • Polaridad: Ánodo al Tornillo. La base roscada es el terminal del Ánodo (+).
  • Corriente Promedio Rectificada (IF(AV)): 12 Amperios.
  • Voltaje Inverso Repetitivo Máximo (VRRM): 600 Voltios.
  • Corriente Directa de Surge (IFSM): Alta (típicamente >200A en un semiciclo de 8.3ms), lo que le permite soportar picos de corriente transitorios, como los que se producen al encender equipos.
  • Caída de Voltaje Directo (VF): Baja (aproximadamente 0.95V - 1.1V a la corriente nominal), minimizando las pérdidas por potencia y el calor generado durante la conducción.
  • Corriente Inversa (IR): Muy baja (en el orden de microamperios).
  • Tiempo de Recuperación Inversa (trr): Estándar (usualmente en el rango de los microsegundos, µs). No es un diodo rápido, por lo que está diseñado para aplicaciones de línea (50/60 Hz) o media frecuencia.
  • Temperatura de Operación de la Unión (Tj): -65°C a +175°C (rango típico).

Aplications

  • Rectificación de Puente Completo en fuentes de alimentación industriales y equipos de soldadura.
  • Bancos de Baterías y sistemas de carga.
  • Control de Motores CC y excitación de campos.
  • Equipos de Electrólisis y aplicaciones electroquímicas.
  • Suppresión de Arco en contactores y relés de potencia.
  • Como diodo de polarización libre (freewheeling) en aplicaciones de baja frecuencia.

  • MPN
    12FR60
